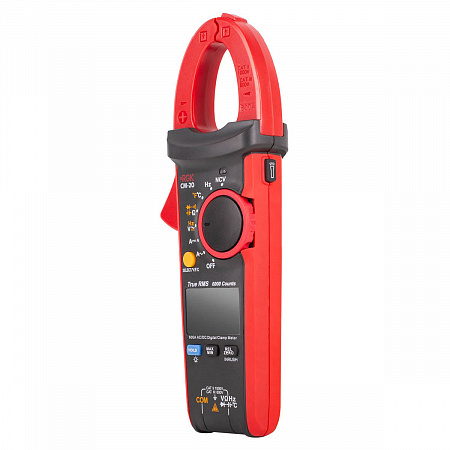

Токовые клещи RGK CM-20
Начислим бонусами: 30 ₽
- Бренд:
- RGK
Цифровые токовые клещи RGK CM-20 применяются для бесконтактного измерения токов до 600А на проводниках диаметром до 30 мм. Этот прибор ускоряет и упрощает рабочий процесс благодаря тому, что нет необходимости разрезать, распаивать и скручивать обратно провода.
Клещи также обладают функционалом мультиметра, за счет чего комплексную диагностику можно проводить всего одним устройством. При подключении измерительных проводов с щупами специалист может проверять такие параметры, как частота тока, напряжение и сопротивление, прозванивать цепи, а также тестировать диоды и определять емкость конденсаторов. Эта модель прежде всего ориентирована на специалистов в сферах электроэнергетики, строительства и др.
Ключевые особенности
- Датчик Холла обеспечивает точное определение переменного тока.
- Режим Inrush для замера пускового тока.
- NCV - фиксация наличия электрического сигнала без контакта.
- Фильтр V.F.C. обеспечивает корректные результаты при тестировании импульсного (ШИМ) оборудования.
Дополнительные функции
Режим REL используется в тех случаях, когда необходимо повысить достоверность показаний электроизмерительных клещей RGK CM-20 и минимизировать влияние внешних шумов путем сравнения полученного значения и опорным.
Точная фиксация пускового тока с помощью функции Inrush требуется для проверки электромоторов, сварочного оборудования и другой техники, для которой характерны резкие всплески электросигнала.
Измерение температуры
При подключении термопары можно замерять температуру -20°C до 400°C с разрешением 1°С. Эта функция хорошо дополняет возможности прибора, позволяет обойтись без дополнительного оборудования и особенно полезна при работе с распределительными щитами.
Удобство и наглядность
Автоматическое отключение после 15 минут бездействия экономит заряд элементов питания. Светодиодная подсветка рабочей области повышает безопасность замеров при работе в темноте и при большой скученности проводников. Показания отображаются на дисплее легко различимым шрифтом. При необходимости можно вывести на экран MIN/MAX. Аналоговая шкала упрощает восприятие и наглядно демонстрирует динамику параметров.
Безопасность
Токоизмерительные клещи RGK CM-20 оборудованы специальным барьером, препятствующим соскальзыванию руки в сторону силовой линии, двойной изоляцией и соответствуют категориям защищенности от перегрузки CATII 1000В/CATIII 600В.
- Идёт загрузка...
| RGK CM-20 | |||
|---|---|---|---|
| Параметры измерения силы переменного тока | |||
| Пределы измерений, А | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 60,00 | от 45 до 400 | 0,01 | ±(0,025*I+5 е.м.р.) |
| 600,0 | 0,1 | ||
| Примечание – I - измеренное значение силы переменного тока, А | |||
| Параметры измерения силы постоянного тока | |||
|---|---|---|---|
| Пределы измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А | |
| 60,00 | 0,01 | ±(0,025*I+5 е.м.р.) | |
| 600,0 | 0,1 | ||
| Примечание – I - измеренное значение силы постоянного тока, А | |||
| Параметры измерения напряжения переменного тока | |||
|---|---|---|---|
| Пределы измерений, В | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| 6,000 | от 40 до 400 | 0,001 | ±(0,012*U+5 е.м.р.) |
| 60,00 | 0,01 | ||
| 600,0 | 0,1 | ||
| 750 | 1 | ±(0,015*U+5 е.м.р.) | |
| Примечание – U - измеренное значение напряжения переменного тока, В | |||
| Параметры измерения напряжения постоянного тока | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 600,0 мВ | 0,1 мВ | ±(0,01*U+8 е.м.р.) |
| 6,000 В | 0,001 В | ±(0,008*U+1 е.м.р.) |
| 60,00 В | 0,01 В | ±(0,008*U+3 е.м.р.) |
| 600,0 В | 0,1 В | |
| 1000 В | 1 В | ±(0,01*U+3 е.м.р.) |
| Примечание – U - измеренное значение напряжения постоянного тока, мВ, В | ||
| Параметры измерения электрического сопротивления постоянному току | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
| 600,0 Ом | 0,1 Ом | ±(0,012*R+2 е.м.р.) |
| 6,000 кОм | 0,001 кОм | ±(0,01*R+2 е.м.р.) |
| 60,00 кОм | 0,01 кОм | |
| 600,0 кОм | 0,1 кОм | |
| 6,000 МОм | 0,001 МОм | ±(0,012*R+2 е.м.р.) |
| 60,00 МОм | 0,01 МОм | ±(0,015*R+5 е.м.р.) |
| Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм | ||
| Параметры измерения электрической ёмкости | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
| 60,00 нФ | 0,01 нФ | ±(0,04*C+25 е.м.р.) |
| 600,0 нФ | 0,1 нФ | ±(0,04*C+5 е.м.р.) |
| 6,000 мкФ | 0,001 мкФ | |
| 60,00 мкФ | 0,01 мкФ | |
| 600,0 мкФ | 0,1 мкФ | |
| 6,000 мФ | 0,001 мФ | ±0,1*C |
| 60,00 мФ | 0,01 мФ | погрешность не нормируется |
| Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ | ||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | ||
| Диапазон измерений, °С | Разрешение (единица младшего разряда (е.м.р.)), °С | Пределы допускаемой основной абсолютной погрешности измерений, °С) |
| от –20 до +400 | 1 | ±(0,03*T+5 е.м.р.) |
| Примечание – T – измеренное значение температуры, °С; Погрешность нормирована без учета погрешности используемой термопары | ||
| Температурные коэффициенты | ||
|---|---|---|
| Модификация | Температурный коэффициент | |
| RGK CM-20 | 0,1°С | |
| Параметры измерения частоты | ||
|---|---|---|
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
| 60,00 Гц | 0,01 Гц | ±(0,001*F+4 е.м.р.) |
| 600,0 Гц | 0,1 Гц | |
| 6,000 кГц | 0,001 кГц | |
| 60,00 кГц | 0,01 кГц | |
| 600,0 кГц | 0,1 кГц | |
| 1,000 МГц | 0,001 МГц | |
| Примечание – F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц | ||
| Общие характеристики | |
|---|---|
| Наименование характеристики | Значение |
| Разрядность дисплея | 6000 |
| Отображение полярности | автоматическая |
| Защита от перегрузки | 600 В RMS |
| Индикация перегрузки | "OL" или "-OL" |
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | дополнительная погрешность ± 1,0% |
| Диаметр захвата | 30 мм |
| Рабочая высота над уровнем моря | до 2000 м |
| Класс защиты от перенапряжения | CAT II 1000 В, CAT III 600 В |
| Рабочие условия измерений:- температура окружающего воздуха- относительная влажность воздуха | от 0°С до +50°С80% при температуре от 0°С до +30°С75% при температуре св. +30°С до +40°С45% при температуре св. +40°С до +50°С |
| Нормальные условия измерений: - температура окружающего воздуха- относительная влажность воздуха | от +18°С до +28°Сот 30 до 80% |
| Температура храненияВлажность хранения | от -20°С до +60°С до 80% |
| Степень загрязнения | 2 |
| Питание | 2 батарейки ААА, 1,5 В |
| Параметры электрического питания:- напряжение постоянного тока | 4,5 В |
| Габаритные размеры,(длина×ширина×высота) | 221 x 75 x 41 мм |
| Масса, (без батарей) | 0,241 кг |
