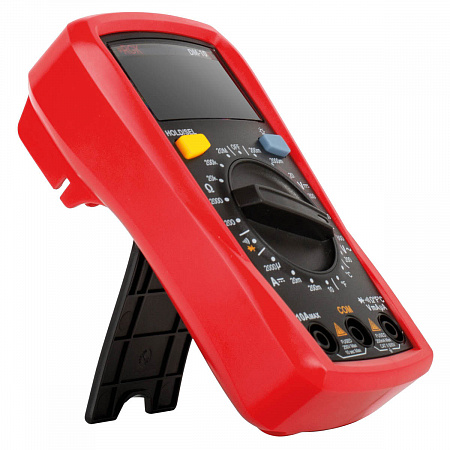

Мультиметр RGK DM-10

- Бренд:
- RGK
Цифровой мультиметр RGK DM-10 – это прибор для измерения различных параметров электросетей, диагностики оборудования, проверки диодов на работоспособность и прозвонки цепей. За счет компактных размеров и легкости освоения основных функций, эта модель - отличный выбор для домашнего использования.
Ключевые преимущества
- Измерение силы постоянного тока, напряжения, сопротивления, температуры.
- Разрядность измерительной шкалы 3 ½.
- Подсветка дисплея. Кнопка HOLD для фиксации значений.
- Небольшой вес - 185 г.
Принцип действия
Устройство реагирует на электромагнитное поле переменного тока и сигнализирует об этом звуковым оповещением и световым индикатором. По мере увеличения фиксируемого напряжения повышается частота звуковых сигналов, а цвет наконечника изменяется с зеленого на красный.
Работает быстро и просто
Пределы и режимы измерений удобно устанавливаются поворотным регулятором. Показания выводятся на дисплей портативного мультиметра RGK DM-10 крупным, легко различимым шрифтом и обновляются 2-3 раза в секунду. При проверке диодов предусмотрена отдельная индикация для тех тестовых ситуаций, когда цепь с объектом проверки разомкнута, или он подключен в обратном направлении.
Безопасность
При достижении предельных значений 600В/10А на входных каналах срабатывает звуковая сигнализация. Прибор защищен от скачков напряжения по классу CAT II 600В.
Измерение температуры
С помощью комплектной термопары мультиметром можно измерять температуру до 80ºС. При подключении более продвинутых сенсоров типа “К” предел измерений повышается до 250ºС.
Система питания и обслуживание
Прибор запитывается двумя элементами питания типа ААА, один набор которых включен в комплекте поставки. В целях экономии заряда батарей мультиметр с датчиком температуры RGK DM-10 автоматически отключается через 15 мин. бездействия. Обслуживание устройства не требует специальных знаний и больших временных затрат. Для всех рутинных операций, таких как замена батареек или предохранителей, не требуется ничего кроме отвертки и инструкции.
- Идёт загрузка...
RGK DM-10 | ||
---|---|---|
Постоянное напряжение | ||
Предел измерения | Разрешение | Погрешность |
200 мВ | 0,1 мВ | ±(0,7%+3) |
2000 мВ | 1 мВ | ±(0,5%+2) |
20,00 В | 0,01 В | ±(0,7%+3) |
200,0 В | 0,1 В | ±(0,7%+3) |
600 В | 1 В | ±(0,7%+3) |
Переменное напряжение | ||
Предел измерения | Разрешение | Погрешность |
200,0 В | 0,1 В | ±(1,2%+3) |
600 В | 1 В | ±(1,2%+3) |
Измерение сопротивления | ||
Предел измерения | Разрешение | Погрешность |
200,0 Ом | 0,1 мОм | ±(1,0%+2) |
2000 Ом | 1 Ом | ±(0,8%+2) |
20,00 кОм | 0,01 кОм | ±(0,8%+2) |
200,0 кОм | 0,1 кОм | ±(0,8%+2) |
20,00 МОм | 0,01 МОм | ±(1,2%+3) |
Прозвонка цепей и проверка диодов | ||
Режим | Разрешение | Описание |
Прозвонка цепей | 0,1 Ом | Условие разрыва цепи: сопротивление превышает 50 Ом. При этом звуковой сигнал выключен. Звуковой сигнал включается при сопротивлении цепи менее 10 Ом (условие целостности цепи) |
Проверка диодов | 0,001 В | Напряжение в разомкнутой цепи: 2,1 В, тестовый ток: около 1 мА . Нормальное значение падения напряжения на кремниевом p-n переходе лежит в пределах 0,5-0,8 В |
Измерение температуры | ||
Диапазон измерения | Разрешение | Погрешность |
-20°С ... 0°С | 1ºС | ±4ºС |
> 0°С ... +100°С | ±(1,0%+4) | |
> +100°С ... +600°С | ±(2,0%+4) | |
Постоянный ток | ||
Предел измерения | Разрешение | Погрешность |
2000 мкА | 1 мкА | ±(1,0%+2) |
20,00 мА | 0,01 мА | ±(1,0%+2) |
200,0 мА | 0,1 мА | ±(1,0%+2) |
10,00 А | 0,01 А | ±(1,0%+2) |
Общие характеристики | |
---|---|
Максимальное напряжение между входами мультиметра и землей | 600 В (среднеквадратичное значение) |
Защита на входе 10А | быстродействующий плавкий предохранитель 10А/250В Ø5х20 мм |
Защита на входе μА/mA | быстродействующий плавкий предохранитель 200мА/250В Ø5х20 мм |
Максимальное отображаемое значение дисплея | 1999 |
Частота обновления изображения | 2-3 раза в секунду |
Выбор предела измерения | ручной |
Подсветка дисплея | с ручным управлением, автоотключение через 30 с |
Источник питания | 2 батареи ААА х 1,5 В |
Рабочая температура | 0°С ... +40°С |
Температура хранения | -10°С ... +50°С |
Относительная влажность | ≤75% при 0°С ... +30°С |
≤50% при +30°С ...40°С | |
Рабочая высота над уровнем моря | 0–2000 м |
Класс защиты от перенапряжения | CAT II 600 В |
Класс загрязнения | 2 |
Требования безопасности | EN 61010-1:2010, EN 61010-2-030:2010, EN61326:2013 |
Габаритные размеры | 134 х 78 х 46 мм |
Масса | 185 г |
