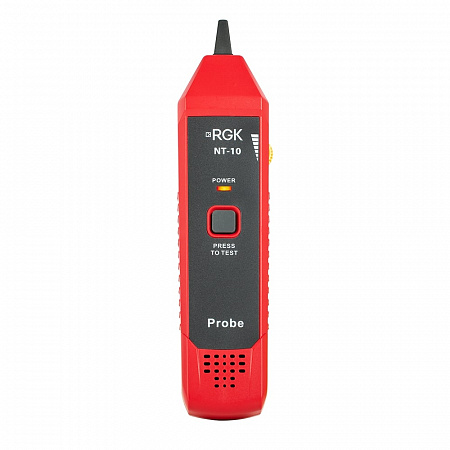

Кабельный тестер RGK NT-10
- Бренд:
- RGK
Кабельный тестер RGK NT-10 используется для решения широкого круга задач по отслеживанию и наладке кабелей связи различных типов без вскрытия изоляции. Прибор совместим с телефонными и силовыми линиями, локальными сетями, аудио-видеокабелями и др.
Ключевые особенности
- Дальность тестирования до 3000 м.
- Проведение проверки целостности (прозвонки) цепей сопротивлением до 10 кОм и поиск неисправностей.
- Проверка полярности телефонных линий.
Комплект поставки
Комплект состоит из тон-генератора и приемника, общий вес которых не превышает 300 г, что делает эту модель удобной и очень мобильной. Трансмиттер на 10 мВт оборудован тестовыми проводами с универсальными зажимами и штекером интерфейса RJ11 для упрощенного подключения тестера кабеля RGK NT-10 к телефонным сетям. С помощью регулятора громкости на приемнике выставляется комфортный уровень звуковой сигнализации.
Принцип работы
Для отслеживания трассы кабеля или провода необходимо сначала подключить тон-генератор к линии. Затем нужно перемещать приемник вдоль трассы. Звуковой сигнал усиливается, когда датчик приближается к проводу, к которому присоединен генератор сигналов. При определении состояния телефонных сетей, прибор указывает как на неверную полярность, так и на наличие повреждений или состояние вызова. Устройство также можно использовать для локализации КЗ или обрыва цепи. Максимальное напряжение на контактах при этом не должно быть больше 60 В постоянного тока.
Система питания
Оба элемента сетевого тестера RGK NT-10 питаются от батарей 9 В типа “Крона”, о скорой замене которых сообщает специальный индикатор.
- Идёт загрузка...
RGK NT-10 | |
---|---|
Тон-генератор | |
Выходная мощность | 10 мВт (при сопротивлении 600 Ом) |
Выходная частота | 1,25/1,4 kHz |
Глубина частотной модуляции | 6Hz |
Выходное напряжение в режиме проверки целостности | 8В, постоянный ток |
Защита входного напряжения тон-генератора | 60В, постоянный ток |
Питание трансмиттера батарея | 9В |
Индикатор низкого заряда батареи | ≤7В |
Рабочая температура | 0°С — +40°С |
Температура хранения | -10°С — +50°С |
Размеры | 74 x 68 x 28 мм |
Вес | 150 г |
Приемник | |
Входное сопротивление | >100 мОм |
Макс. ток в режиме ожидания | ~10 мА |
Макс. рабочий ток ресивера | <40 мА (AC, RMS) |
Питание | батарея 9В |
Индикатор низкого заряда батареи | ≤7В |
Рабочая температура | 0°С — +40°С |
Температура хранения | -10°С — +50°С |
Размеры | 208 x 47 x 33 мм |
Вес | 130 г |
Тестирование телефонных линий | |
Расстояние трекинга телефонных линий | ≥3000 м |
Определение полярности телефонных линий | функция DCV, диапазон: ±(5V~52V) |
