GNSS приемник RGK SR1
GNSS приемник RGK SR1
Рассказать друзьям

GNSS приемник RGK SR1

Артикул: 756808
Версия для печати
372 000 ₽
Начислим бонусами: 30 ₽

Принцип действия аппаратуры основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1OF, L2OF, L1OC, L2OC, L3OC; GPS в частотных диапазонах L1 C/A, L1C, L1P, L2P, L2C, L5; Galileo в частотных диапазонах E1, E5a, E5b, E6, E5 AltBoc, E6c; BeiDou в частотных диапазонах B1I, B2I, B3I, B1C, B2a, B2b; SBAS в частотных диапазонах WAAS, EGNOS, SDCM, BDSBAS, GAGAN; QZSS в частотных диапазонах L1 C/A, L2C, L5, L1C, L1S, L5S, L6; NavIC в частотном диапазоне L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 1198 параллельным каналам. Процессор аппаратуры контролирует процесс отслеживания сигнала.

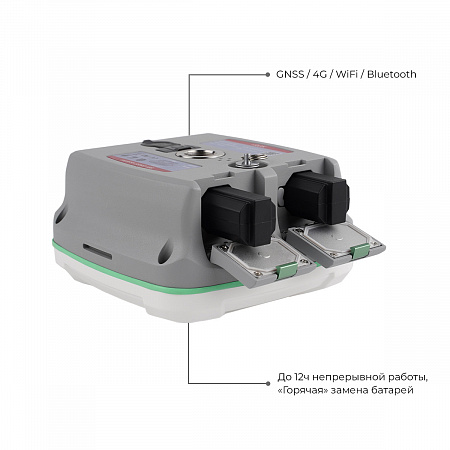

Конструктивно аппаратура состоит из основных частей: смарт-антенны и антенны УКВ. Смарт-антенна представляет собой моноблок из металлического корпуса с пластиковым верхом, в котором объединены спутниковая антенна, спутниковый геодезический приемник, модули беспроводной канала передачи данных Bluetooth®, Wi-Fi, модуль NFC, модуль обработки и хранения информации, модуль управления, индикации и вывода информации.

Смарт-антенна осуществляет непрерывный прием и обработку сигналов со спутников космических навигационных систем. Спутниковые измерения записываются во внутреннюю память аппаратуры или в память полевого контроллера. Управление аппаратурой осуществляется с помощью панели управления, полевого контроллера или через веб-интерфейс внешних устройств. Связь аппаратуры с внешними устройствами осуществляется через порт обмена данными USB/RS232, а также через модули беспроводного канала передачи данных Bluetooth®, Wi-Fi. Электропитание аппаратуры осуществляется от съемных аккумуляторных батарей или от внешнего источника питания постоянного тока.

На лицевой панели корпуса аппаратуры расположены:

  • Кнопка включения/выключения аппаратуры и кнопка управления режимом работы аппаратуры
  • OLED-дисплей, отображающий состояние отслеживания сигналов спутников, статус работы канала передачи данных, статус заряда аккумуляторных батарей, тип и статус работы беспроводного канала передачи данных Bluetooth®, Wi-Fi
  • Светодиодные индикаторы статуса приема спутниковых сигналов и приема/передачи поправок
  • С тыльной стороны корпуса аппаратуры под крышками расположены два батарейных отсека для съемных аккумуляторных батарей

В нижней части корпуса аппаратуры расположены:

  • Динамик для звуковых уведомлений о текущем состоянии аппаратуры и режиме её работы
  • Слот для установки SIM - карты;
  • Разъем TNC для подключения УКВ антенны;
  • 7-контактный порт питания/обмена данными USB/RS232;
  • Резьбовое установочное отверстие.
Доставка
  • Идёт загрузка...
Рассказать друзьям
RGK SR1
Количество каналов1198
NAVSTAR GPSL1 C/A, L1C, L1P, L2P, L2C, L5
ГЛОНАССL1OF, L2OF, L1OC, L2OC, L3OC
BeiDouB1I, B2I, B3I, B1C, B2a, B2b
GalileoE1, E5a, E5b, E6, E5 AltBoc, E6c
QZSSL1 C/A, L2C, L5, L1C, L1S, L5S, L6
NavICL5
SBASWAAS, EGNOS, SDCM, BDSBAS, GAGAN
Доверительные границы абсолютной погрешности измерений в режиме "Статика", "Быстрая статика" в плане±2·(2,5 + 0,5·10-6 ·D) 1)
Доверительные границы абсолютной погрешности измерений в режиме "Статика", "Быстрая статика" по высоте±2·(5 + 0,5·10-6 ·D) 1)
Доверительные границы абсолютной погрешности измерений в режиме "Кинематика с постобработкой (PPK)" в плане±2·(8,0 + 1,0·10-6 ·D) 1)
Доверительные границы абсолютной погрешности измерений в режиме "Кинематика с постобработкой (PPK)" по высоте±2·(15,0 + 1,0·10-6 ·D) 1)
Доверительные границы абсолютной погрешности измерений в режиме "Кинематика в реальном времени (RTK)" в плане±2·(8,0 + 1,0·10-6 ·D + 0,2·α) 1) 2)
Доверительные границы абсолютной погрешности измерений в режиме "Кинематика в реальном времени (RTK)" по высоте±2·(15,0 + 1,0·10-6 ·D + 0,2·α) 1) 2)
Доверительные границы абсолютной погрешности измерений в режиме "Дифференциальные кодовые измерения (DGPS) в плане±2·(250 + 0,5·10-6 ·D) 1)
Доверительные границы абсолютной погрешности измерений в режиме "Дифференциальные кодовые измерения (DGPS) по высоте±2·(500 + 0,5·10-6 ·D) 1)
Время инициализации, сек<10
Частота позиционирования, Гц1, 2, 5, 10, 20 (по выбору пользователя)
Надежность инициализации>99.9%
Датчик IMUесть, 60°
Количество интерфейсов RS2321
Bluetooth 4.0есть
Wi-Fiесть
NFCесть
Встроенный модем GSM/GPRSесть
Встроенный УКВ модемRx / Tx
Мощность УКВ модема0,5 / 1 / 2 Вт (по выбору пользователя)
Частотный диапазон, МГц410-470
Форматы поправокCMR, RTCM3, RTCM3.2, RTCM3.2(MSM5)
Вывод сообщений форматаNMEA-0183
Поддерживаемые эфирные протоколы Transparent, MAC, TRIM450S, South
Форматы записи спутниковых измеренийCNB, RINEX 2.х, 3.х
Встроенная память8 ГБ
Общие характеристики
Материал корпусамагниевый сплав, ABS-пластик
Температура рабочаяот -45 °C до +65 °C
Температура храненияот -50 °C до +85 °C
Пыле- и влагозащищённостьIP67
Ударостойкостьвыдерживает падение на бетон с высоты 1.5 м
Влажность100%
Возможность подключения внешней GNSS антеннынет
Потребляемая мощностьдо 2,85 Вт
Тип батареисъемная Li-Ion
Ёмкость одной батареи3300 мАч
Количество батарей в приемнике2
Количество батарей в штатном комплекте2
Возможность горячей замены батареиесть
Время работы в Статике, в часахдо 13
Время работы в RTK, в часах12
Вход внешнего питания6-28 В
Веб-интерфейсесть
Дисплей0.93”
Индикация на передней панелиесть, светодиодная
Управление с панели2 функциональные клавиши
Измерение фазы несущей частоты с низким уровнем шумаесть
Технология подавления многолучёвостиесть
Размер (a, b, h)123 х 123 x 70 мм
Масса приемника (с аккумуляторными батареями)0.834 кг
Гарантия2 года
Примечание:
1) D - измеряемое расстояние, мм.
2)α - коэффициент, соответствующий углу наклона аппаратуры в градусах.
