Тепловизор CEM DT-9868
- Бренд:
- CEM
Тепловизор DT 9868 наиболее недорогой тепловизор, оснащен матрицей 32х31, с чувствительностью 0,150 C.
К особенностям тепловизора DT-9868 можно отнести несвойственную для тепловизоров начального уровня функциональность, а именно возможность слияния видимого и теплового изображений, автоматическая установка маркеров на наиболее нагретые и холодные точки, в том числе и в режиме видеокамеры. Термограммы, можно хранить на карте памяти microSD и переностить на ПК для документирования.
ОБЛАСТИ ПРИМЕНЕНИЯ:

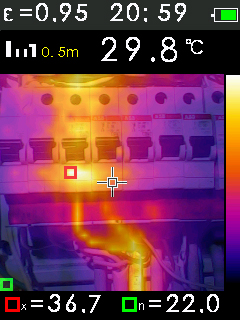

тепловизор DT-9868 предназначен для локализации энергонагруженных элементов и мест утечек тепла/холода на небольших расстояниях от исследуемого объекта: 0,5 м, 1,0 м, 2,0 м. Поэтому DT9868 удобен в первую очередь электрикам для которых есть задача инспекции распределительных щитов на предмет быстрой локализации нагретых элементов (кабелей / выключателей и пр.), установщикам металлопластиковых окон, для контроля качества теплоизоляции на небольших участках, поиск мест утечек тепла, инспекция электронных сборок.
ОСОБЕННОСТИ тепловизора CEM модели DT-9868
• Матрица: 32х31, чувствительность:0,150 ºC.
• Дисплей 2,2", 320 х 240
• Температурный диапазон: от -20 °С до +300 °С
• Автоматическое распознавание “горячих/холодных” областей, обеспечивается быстрое выявление энерго нагруженных элементов.
• Интерфейс: USB, microSD
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ тепловизора CEM DT-9868:
Температура | |
Диапазон измерения температур | - 20 до +300°С |
Точность измерения температур | ± 2% ± 2°С протестировано при 25°С |
Коррекция коэффициента излучения | Да |
Компенсация отраженной температуры фона | Да |
Характеристики изображения | |
Частота захвата снимков | 9Гц |
Тип детектора | Неохлаждаемый пироэлектрический керамический детектор |
Температурная чувствительность (NETD) | ≤150мК |
Спектральная чувствительность | 6,5 до 14мкм |
Визуальная камера | 48608 пикселей |
Поле обзора | 38°× 38° |
Механизм фокусировки | Фиксированный фокус |
Режим вывода изображений | |
Палитры | Hot Metal, Ironbow, Rainbow, Rainbow High Contrast, Grayscale (white hot) и Grayscale (black hot) |
Диапазон температур между горячей и холодной точками с отметкой температуры в средней точке (настройка диапазона) | Автоматически |
Информация о слиянии | |
Коррекция смещения (параллакса) при слиянии визуального с инфракрасным изображением | 0,5м, 1м, 2м, 3м |
Варианты просмотра изображений | Только инфракрасное, только визуальное и слияние инфракрасного и визуального изображений с шагом 25% |
Определение положения горячей и холодной точек | Да |
Выполнение снимка и запись в память | |
Выполнение снимка | Снимок можно просматривать перед сохранением |
Область хранения | Карта памяти Micro SD, запись до 6000 снимков/1 Гб |
Формат файлов | .BMP |
Режим просмотра записанных снимков | Прокрутка перечня снимков и вывод интересующего изображения на экран |
Рабочая температура | 0 до +50°С |
Температура хранения | -20 до +60°С |
Относительная влажность | От 10% до 90% без учета конденсации |
Экран | 2,2-дюймовый с диагональю 320×240 TFT жидкокристаллический |
КОМПЛЕКТАЦИЯ
• Тепловизор CEM DT-9868 - 1 шт.
• Кабель USB - 1 шт.
• Карта памяти micro SD 4Гб
• Адаптер питания
• Кейс
• Батарея 3,7В 1400мА, Li-ion - 1 шт.
• Тренога - 1 шт.
• Руководство пользователя - 1 экз.
- Идёт загрузка...
CEM DT-9868 | |
---|---|
Диапазон измерения температур (тепловизор) | от -20 ºC до 300 ºC; ±2,0% или 2,0 ºC |
Размер матрицы | 32 х 31 |
Тип детектора | FPA неохлаждаемый, 25 мкм |
Спектральная чувствительность | от 6,5 до 14 мкм |
Тепловая чувствительность | < 0,150 °С, при 30°С |
Коэффициент излучательной способности | настраиваемый; от 0,10 до 1,0; шаг: 0,01 |
Коррекция по температуре окружающей среды | есть |
Оптика. Фокус | фиксированный |
Оптика. Углы обзора | 38° × 38° |
Дисплей | цветной TFT, 320 х 240, диагональ: 2,2” |
Типы изображений | термограмма + видео изображение |
Коррекция паралакса для видимого и термоизображений | есть |
Частота смены изображения | 9 Гц |
Функция картинка в картинке | есть |
Настройка диапазона | автоматически |
Изотермический анализ | нет |
Измерительные маркеры | центральный маркер |
Автоматический поиск | есть, для холодных и горячих зон |
Сигнализация высокой температуры | звуковой, цветовой сигнал тревоги |
Палитры | 6 палитр (hot metal, ironbow, rainbow, rainbow high contrast, grayscale (white hot), grayscale (black hot). |
Формат сохранения данных и документирование | стандарт .jpg |
Емкость памяти | micro SD / 6000 термограмм на 1 Гб памяти |
Тип памяти | слот для micro SD |
Голосовая аннотация | нет |
Лазерная указка | лазер класс 2, 1 мВт/635мкм (красный) |
Интерфейсы | USB, micro SD |
Автономное питание | заменяемый аккумулятор 3,7В Li-ion, 1400 мА, автономная работа до 4-х часов |
Диапазон температур эксплуатации | - 40°С до +70°С (рабочий: -20°С до +50°С) |
Устойчивость к нагрузкам | ударным: 25g, IEC68-2-29; вибрации:2G, IEC68-2-6 |
Габариты / масса | 125 x 58 x 205 мм / 495 гр. |
